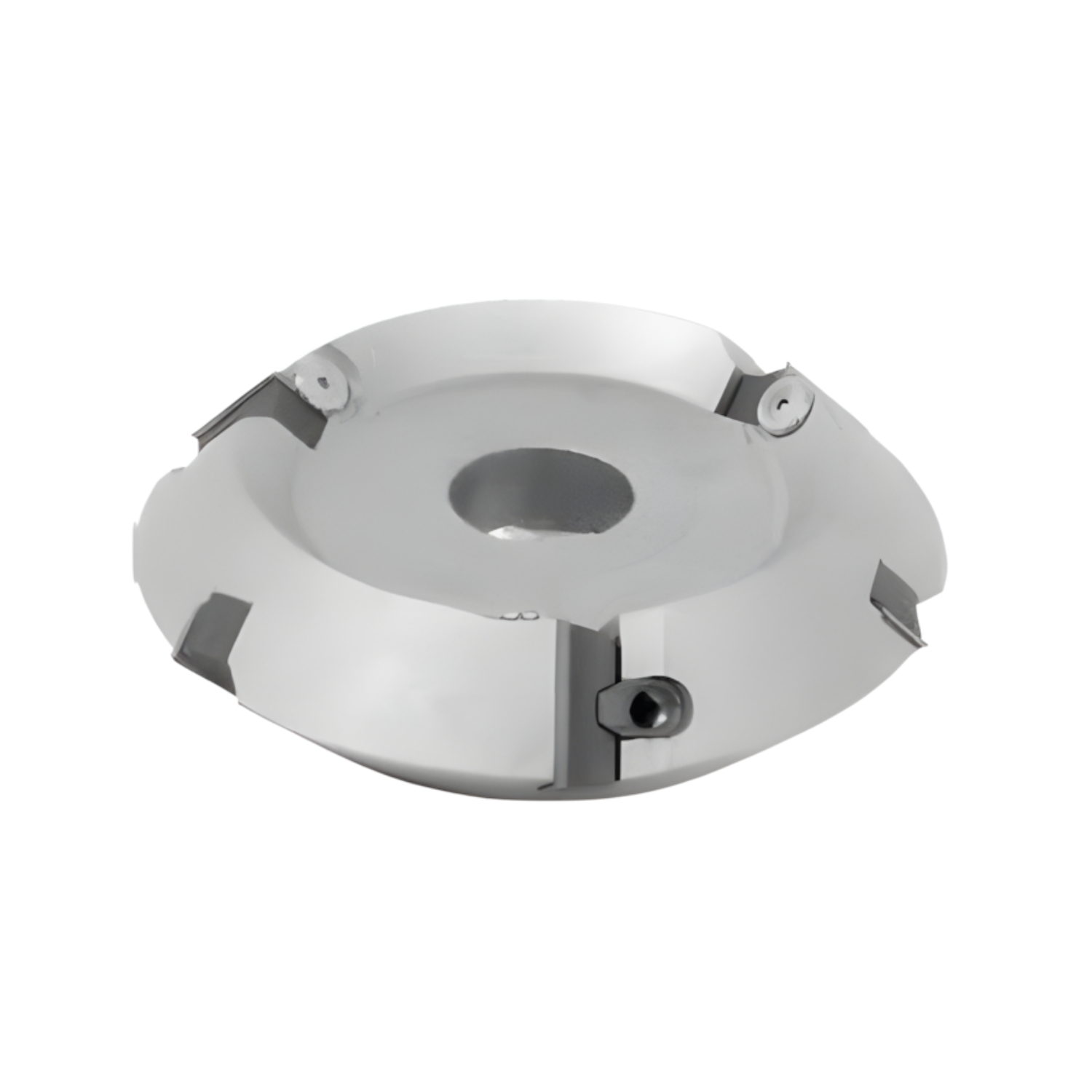

HM Wendeplatten 45° Prismenfalzfräser / Foldingfräser Z3+3

DETAILS

BESCHREIBUNG

Anwendung

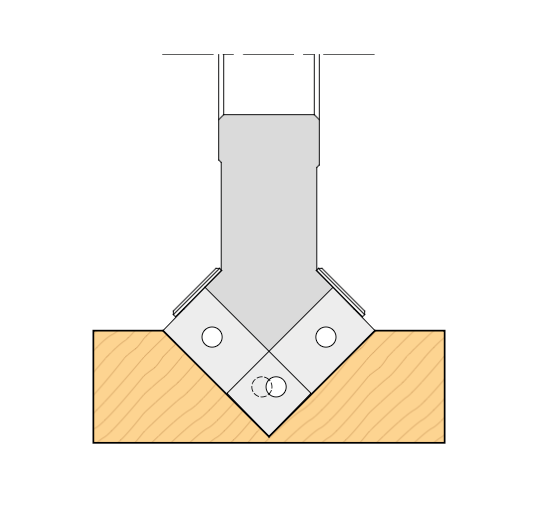

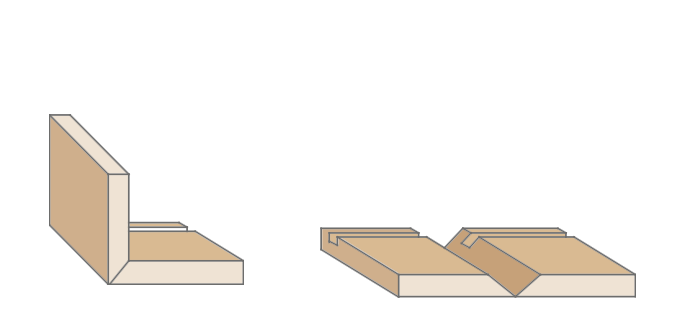

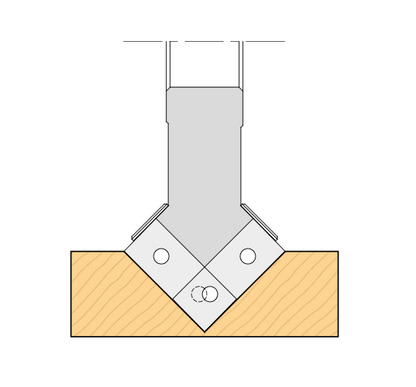

Bei 45°- geschwenkter Frässpindel ensteht beim Fräsen von Falz- und Fügeflächen ein extrem ziehender Schnitt. Das Fräsergebnis kommt einer bearbeitung mit einem Putzhobel gleich - somit sind weitere aufwendige Schleifarbeiten überflüssig. Auch das ungewollte, tiefe Einritzen der Vorschneider wie bei konventionellen Falzmesserköpfen entfällt. Bei anderen Neigungswinkeln der Frässpindel sind die Eigenschaften ebenfalls beim Fasen zu erzielen.

Ausführung

Grundkörper aus hochwertigem Werkzeugstahl
spandickenbegrenzt
rückschlagsarm
ziehender Schnitt für ausrissfreie Kanten
ausgerüstet mit 6 HM-Wendeplatten (2 Schneiden)

TECHNISCHE DATEN

Durchmesser: 160 - 200 mm

Breite: 40 - 70 mm

Bohrung: 30 - 50 mm

Bezahnung: Z3 + V3

n min - max: (je nach Durchmesser)

Ø 160 mm = 6100 - 10300 u/min
Ø 180 mm = 4300 - 6300 u/min
Ø 200 mm = 3900 - 5700 u/min

WERKSTOFF / MASCHINENTYP

Werkstoff

Naturholz, Weich-, Hart-, Nass- und Trockenholz
Holzwerkstoff roh
Holzwerkstoff beschichtet
Plattenwerkstoffe beschichtet oder furniert
Massivholz beschichtet
Sperrholz

Geeignet für Maschinentyp

Tischfräsen (MAN)
Fräsmaschinen (MEC)
Fräsautomaten (MEC)

Vorschub

zugelassen für Handvorschub (MAN) nach DIN EN 847-1

LIEFERUMFANG

Lieferumfang

1x Messerkopf (ausgerüstet mit Hauptschneiden)

ZUBEHÖR

Wendeplatten je nach Werkzeugbreite:

30 x 12 x 1,5 mm, Z2 (Bei Werkzeugbreite 40 mm)

50 x 12 x 1,5 mm, Z2 (Bei Werkzeugbreite 70 mm)
