HM WPL Nut- und Federgarnitur für Holzstärken 12 - 40 mm

HM WPL Nut- und Federgarnitur für Holzstärken 12 - 40 mm

effektiv-serie

verfügbar

749,00 €
749,00 €
Sale Ausverkauft
zzgl. Versandkosten (werden an der Kasse berechnet)

Es sind verschiedene Varianten verfügbar. Bitte auswählen!

Aufnahme
  • zum Herstellen von Rauspund bzw. Nut- und Feder Verbindungen mit oder ohne verschiedener Sichtfugen. Für Holzstärken von 12 bis 40 mm.
  • für Tischfräsen (MAN), Fräsmaschinen (MEC) und Fräsautomaten (MEC)
  • bestückt mit Wende- und Wechselplatten (dauerhaft maßhaltig ohne nachschärfen)
  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1
Vollständige Details anzeigen

Produktdetails

Technische Daten

Durchmesser: 140 mm

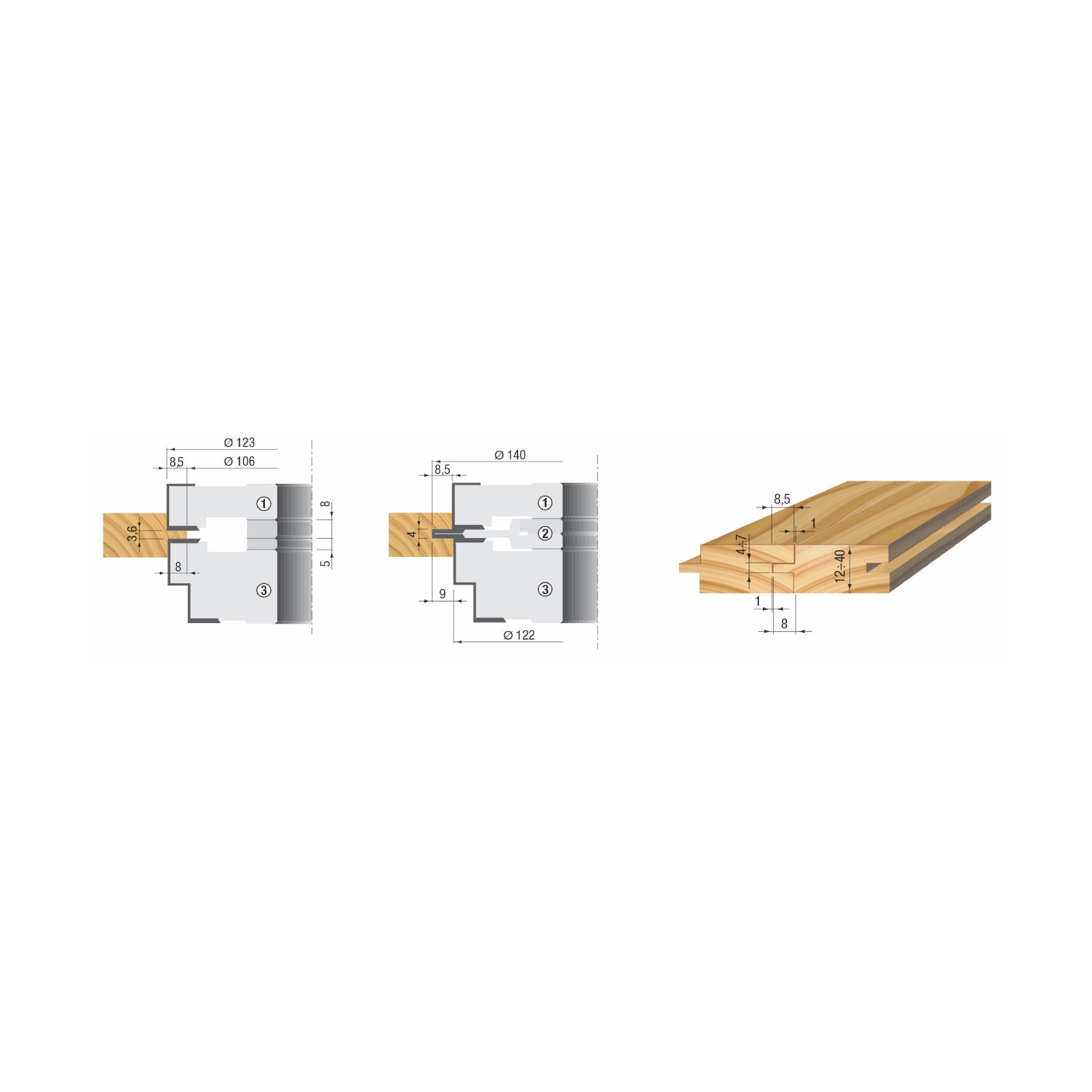

Schnittbreite: Für Holzstärken von 12 bis 40 mm (siehe Abbildung)

Aufnahme: 30 - 35 mm

n min - max: 5500 - 9400 u/min

Beschreibung

Anwendung

Zum Herstellen von Rauspund bzw. Nut- und Feder Verbindungen mit oder ohne verschiedener Sichtfugen. Für Holzstärken von 12 bis 40 mm.

Ausführung

  • 4-teiliger Fräsersatz
  • ausgerüstet mit HM-Wendeplatten
  • Grundkörper aus hochwertiger Aluminiumlegierung
  • Verstellnuter aus hochwertigem Werkzeugstahl
  • verstellbar durch Zwischenringe (im Lieferumfang enthalten)

Werkstoff

  • Hartholz
  • Weichholz

Geeignet für Maschinentyp

  • Tischfräsen (MAN)
  • Fräsmaschinen (MEC)
  • Fräsautomaten (MEC)

Vorschub

  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

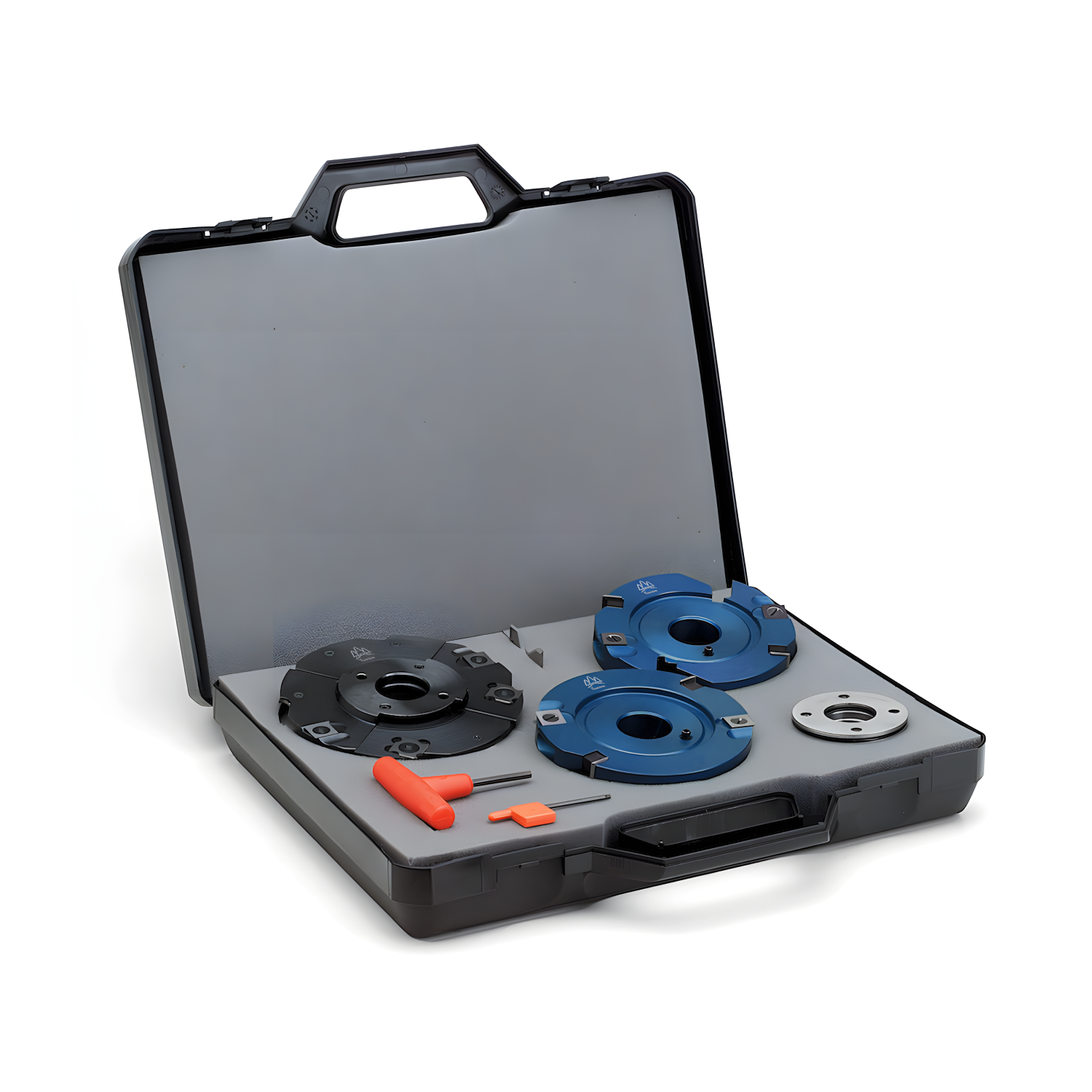

Lieferumfang

  • 1x 4-tlg Fräsersatz ausgerüstet mit HM Wende- und Wechselplatten
  • verschiedene Zwischenringe
  • Schraubwerkzeug zum Wechseln der Wende- und Wechselplatten

Kompatible Zusatzfräser und Ersatz-, Wende- und Wechselplatten

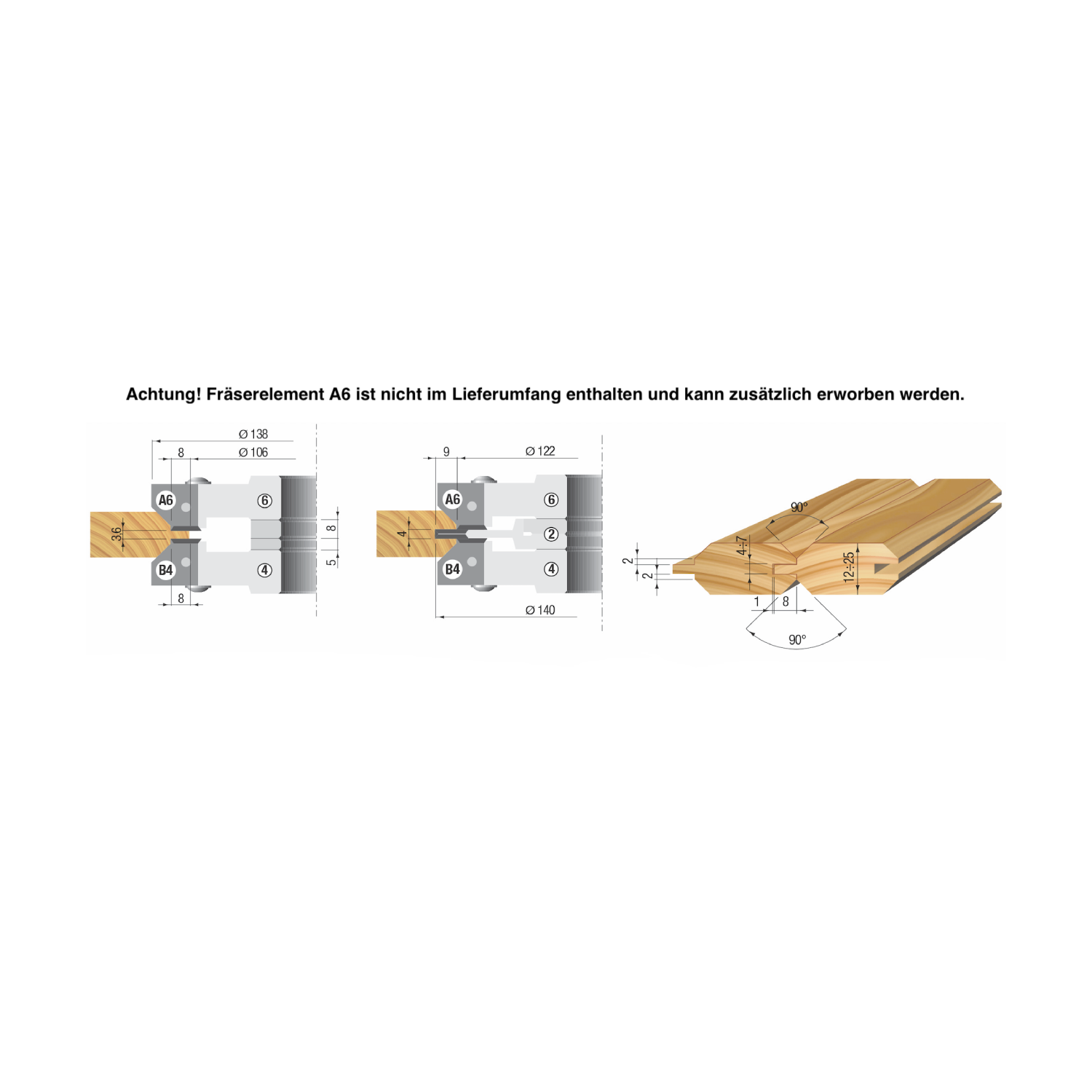

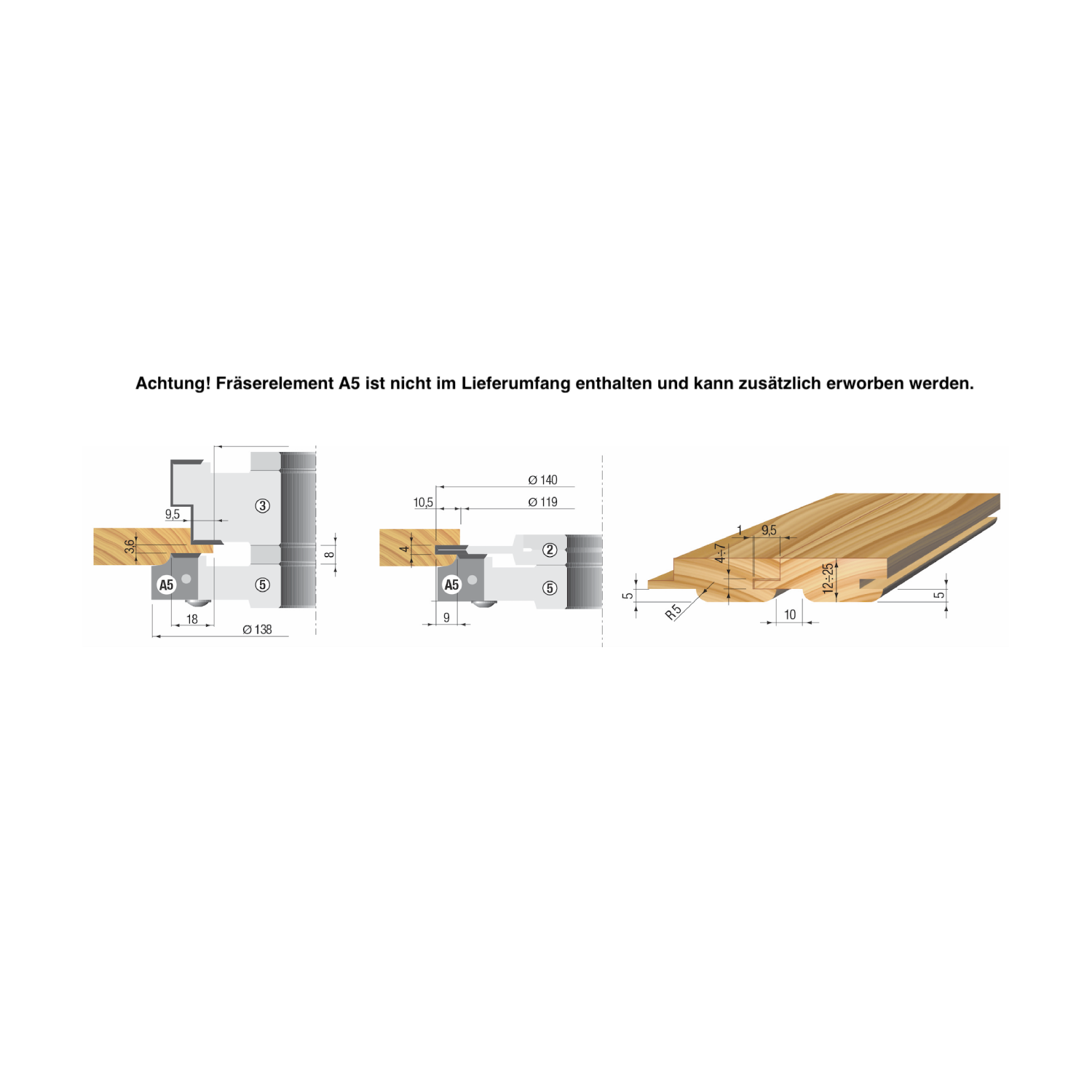

Kompatible Zusatzfräser:

HM WPL Zusatzfräser für Nut- und Federgarnitur für Holzstärken 12 - 40 mm

Ersatz-, Wende- und Wechselplatten für Fräser-Element:

Nr. 1 = HM Wendeplatten 20x12x1,5 mm und HM Wendeplatten 14x14x2,0 mm

Nr. 2 = HM Wendeplatten 18x18x1,95 mm und HM Wendeplatten 14x14x1,2 mm

Nr. 3 = HM Wendeplatten 20x12x1,5 mm und HM Wendeplatten 14x14x2,0 mm

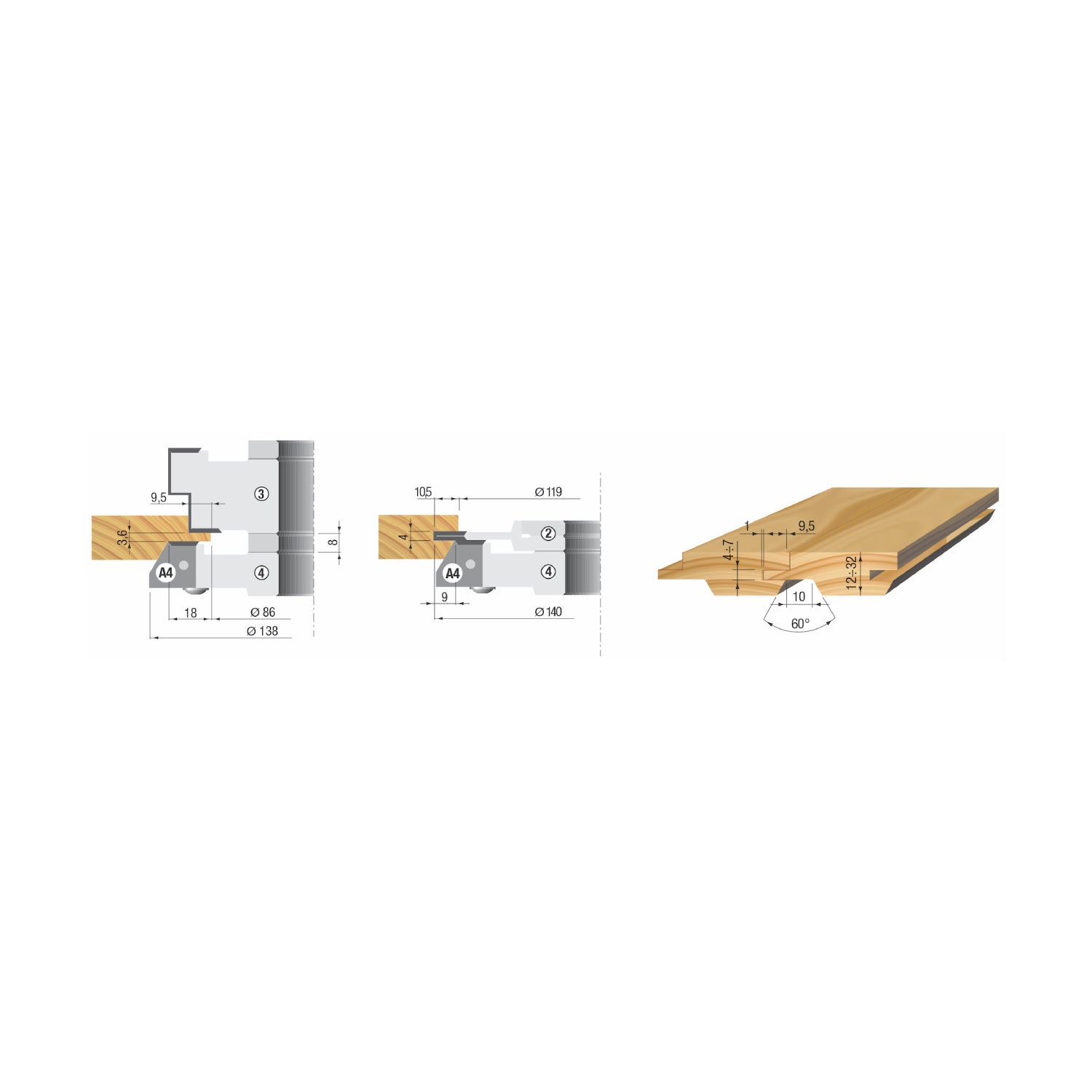

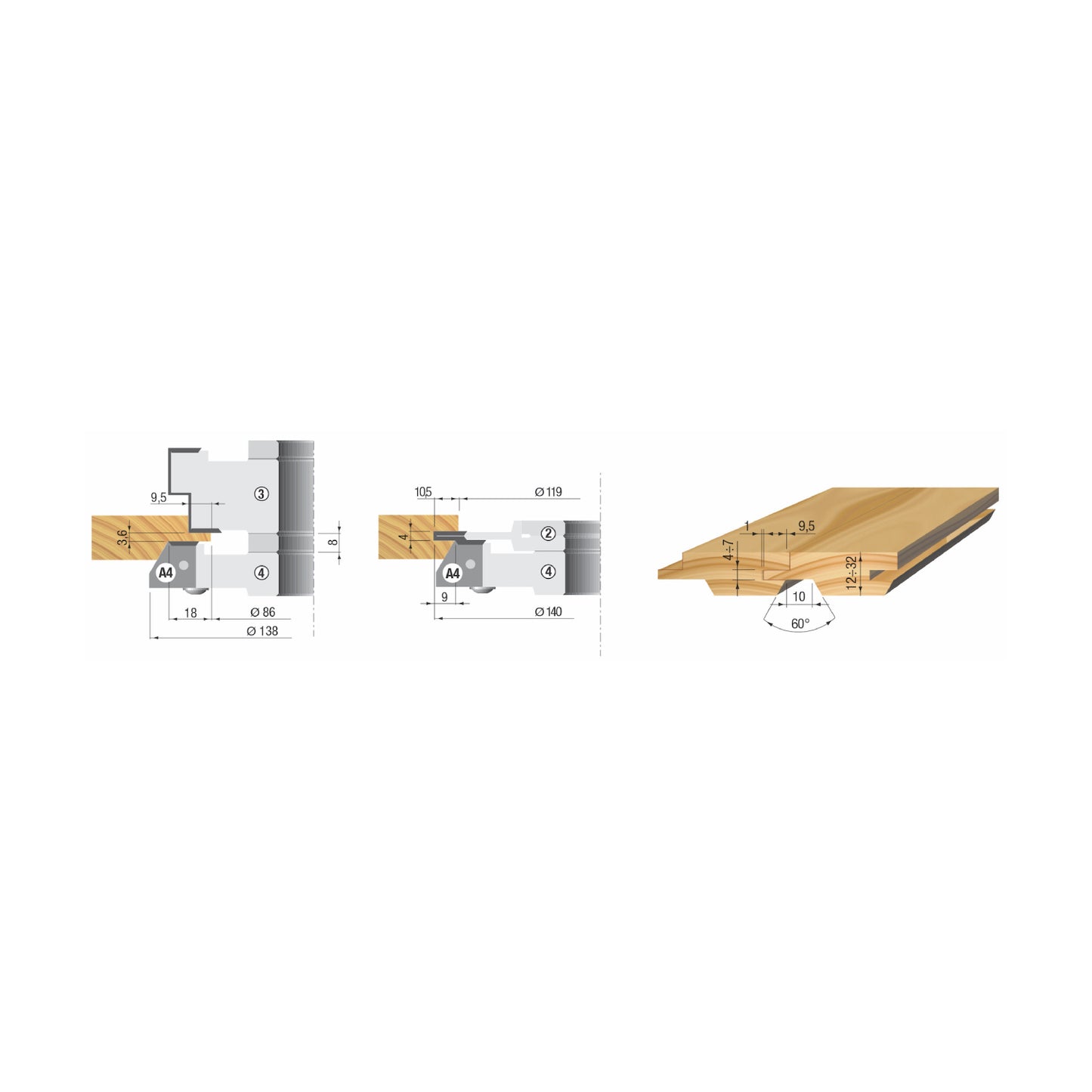

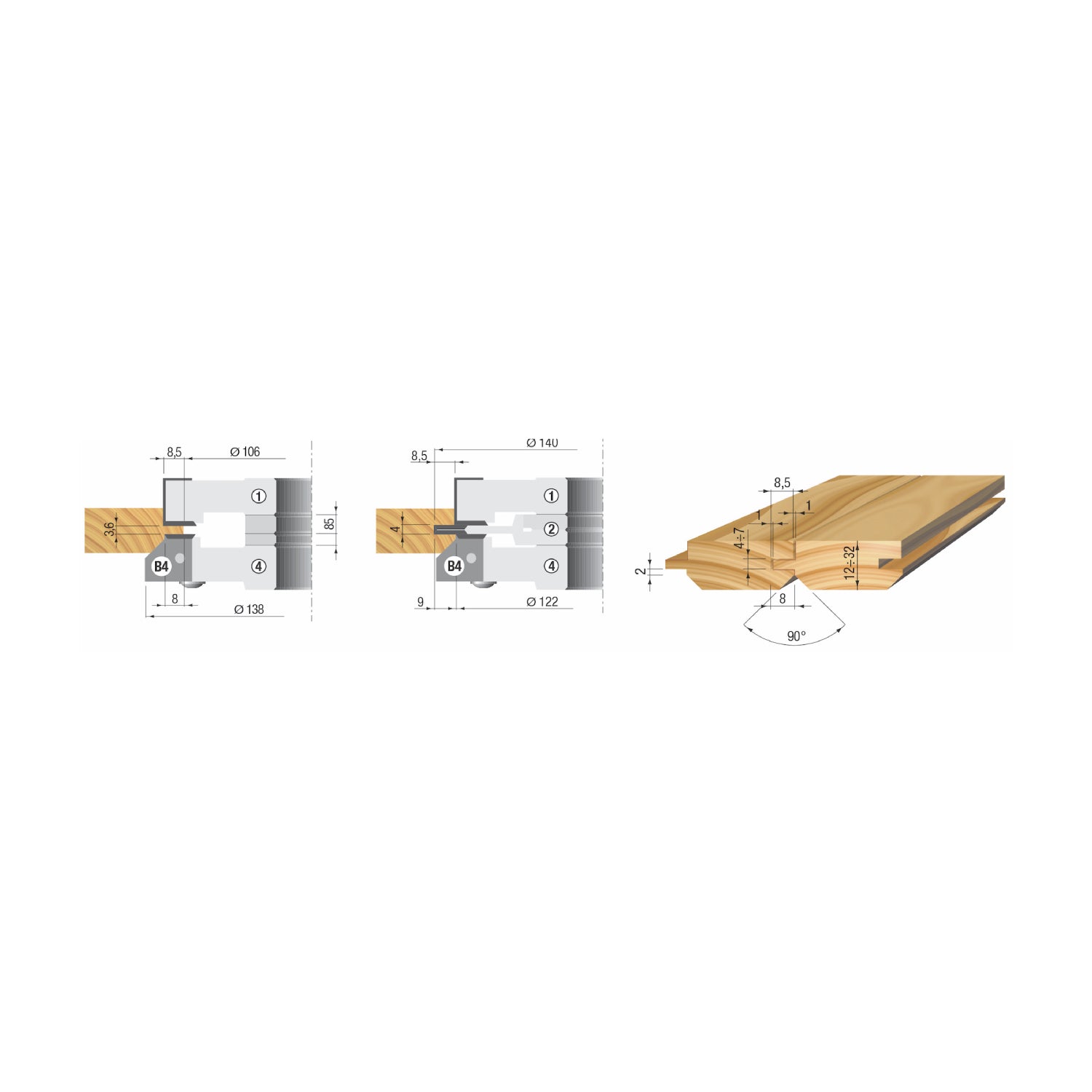

Nr. 4 = HM Wechselplatten A4 (601435) oder HM Wechselplatten B4 (601436) und und HM Wendeplatten 14x14x2,0 mm
