HW HM Wechselplatten Viertelstabfräser konvex + konkav, R 3-30

HW- (HM) Wechselplatten Viertelstabfräser
von Flury / Dimar - Qualität hergestellt in der Schweiz -

Anwendung:

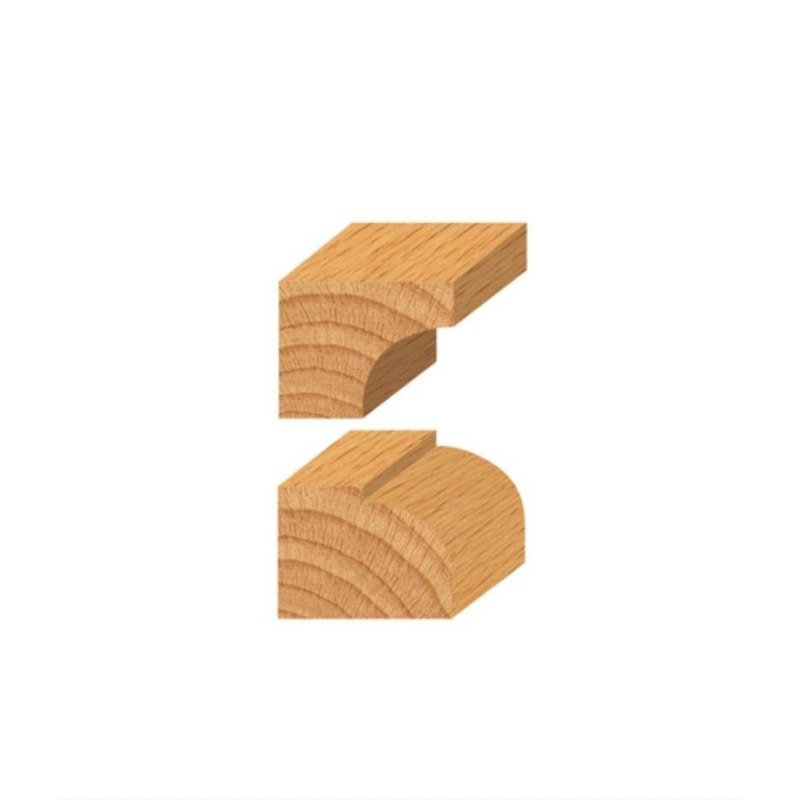

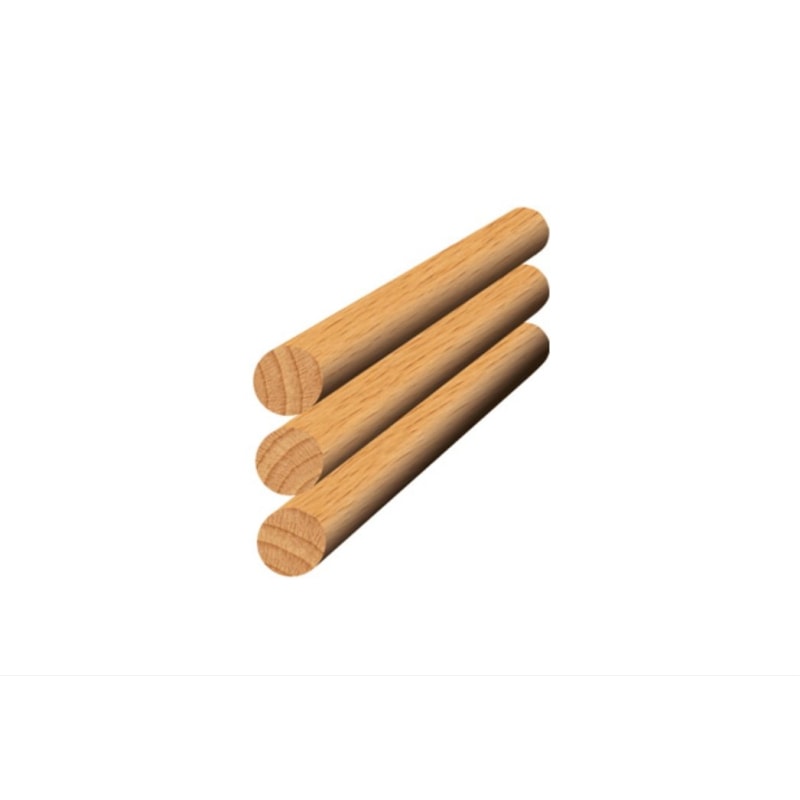

Zum Abrunden und Anfräsen von Viertelstabprofilen sowie Viertelhohlkehlen in Massivholz und Plattenwerkstoffen. Alle Abmessungen / Radien sind für den Einsatz des 100 mm Anlaufrings ausgelegt. Auch für Tischfräsen mit Handvorschub geeignet.

Ausführung:

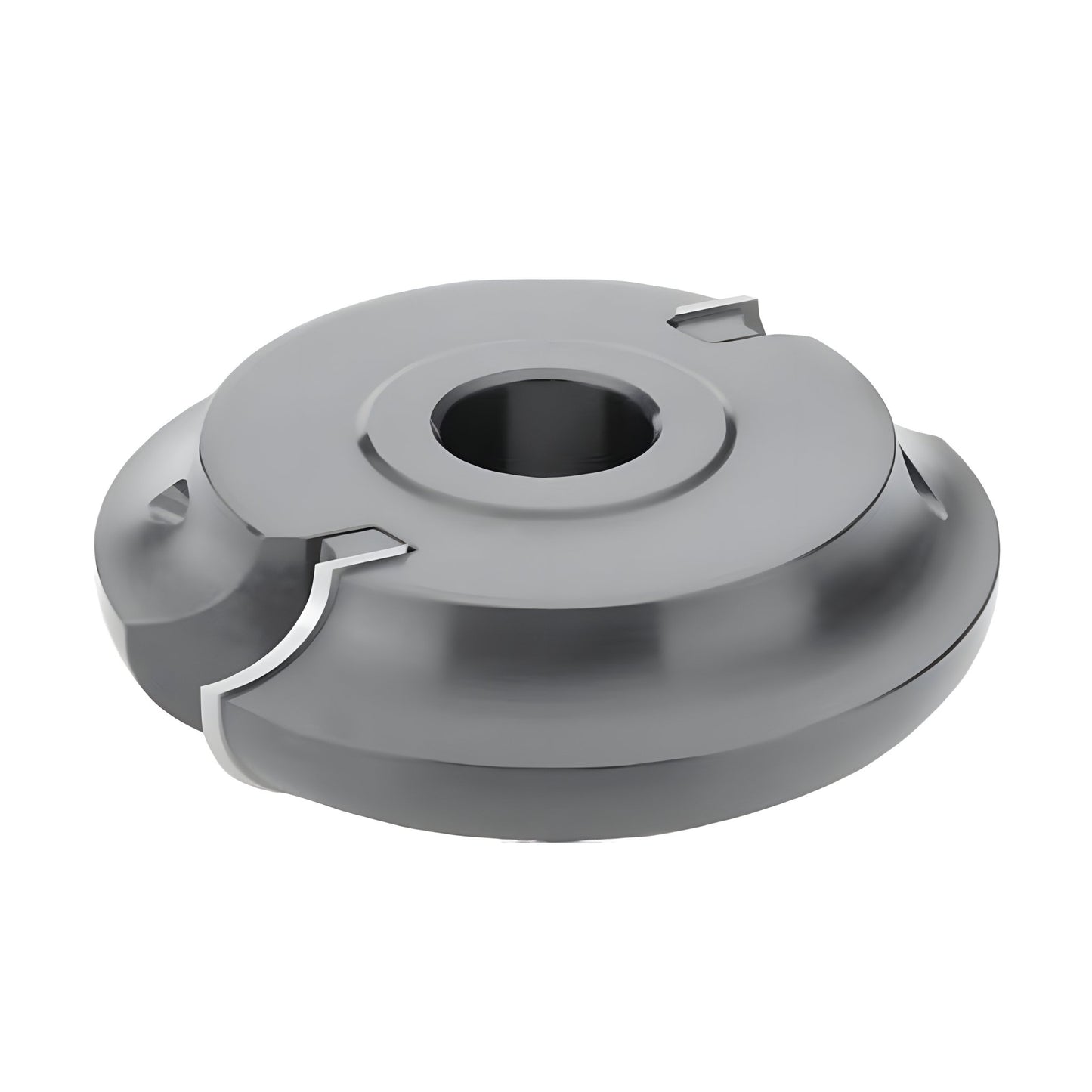

Der Grundkörper besteht aus einer hochwertigen Aluminium-Legierung, spandickenbegrenzt rückschlagarm, ausgerüstet mit zwei  HW-Profilwechselplatten.

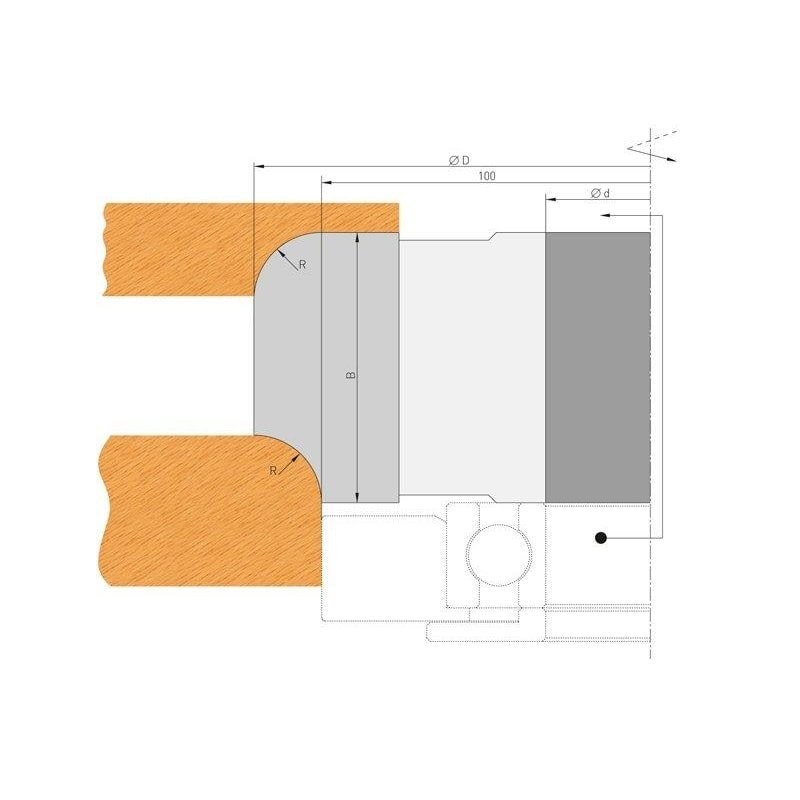

Durchmesser: 106 - 160 mm

Breite: 20 - 800 mm

Aufnahme: 30 mm

Radius: 3 - 30 mm

Bezahnung: Z2

Flury-Artikelnummern und Drehzahlen der jeweiligen Abmessungen

106 x 20 x 30 mm, Z2 Radius 3 mm = 19.106.003.030.A
n min. - max.: 7300 - 10100 U/min
110 x 20 x 30 mm, Z2 Radius 5 mm = 19.110.005.030.A
n min. - max.: 7000 - 9900 U/min
112 x 20 x 30 mm, Z2 Radius 6 mm = 19.112.006.030.A
n min. - max.: 6900 - 9700 U/min
116 x 20 x 30 mm, Z2 Radius 8 mm = 19.116.008.030.A
n min. - max.: 6600 - 9500 U/min
120 x 25 x 30 mm, Z2 Radius 10 mm = 19.120.010.030.A
n min. - max.: 6400 - 10000 U/min
124 x 30 x 30 mm, Z2 Radius 12 mm = 19.124.012.030.A
n min. - max.: 6200 - 9800 U/min
130 x 35 x 30 mm, Z2 Radius 15 mm = 19.130.015.030.A
n min. - max.: 5900 - 9500 U/min
140 x 40 x 30 mm, Z2 Radius 20 mm = 19.140.020.030.A
n min. - max.: 5500 - 9000 U/min
150 x 60 x 30 mm, Z2 Radius 25 mm = 19.150.025.030.A
n min. - max.: 5100 - 6000 U/min
153 x 60 x 30 mm, Z2 Radius 30 mm* = 19.160.030.030.A
n min. - max.: 4900 - 5800 U/min

160 x 80 x 30 mm, Z2+2 Radius 30 mm = 19.160.030.130.A
n min. - max.: 4900 - 5800 U/min

*Profiltiefe 26,5 mm

Ersatz-Wechselplatten:

Ersatz-Wechselplatten

HM Profilmesser für Viertelstabfräser R3-50 konkav + konvex
