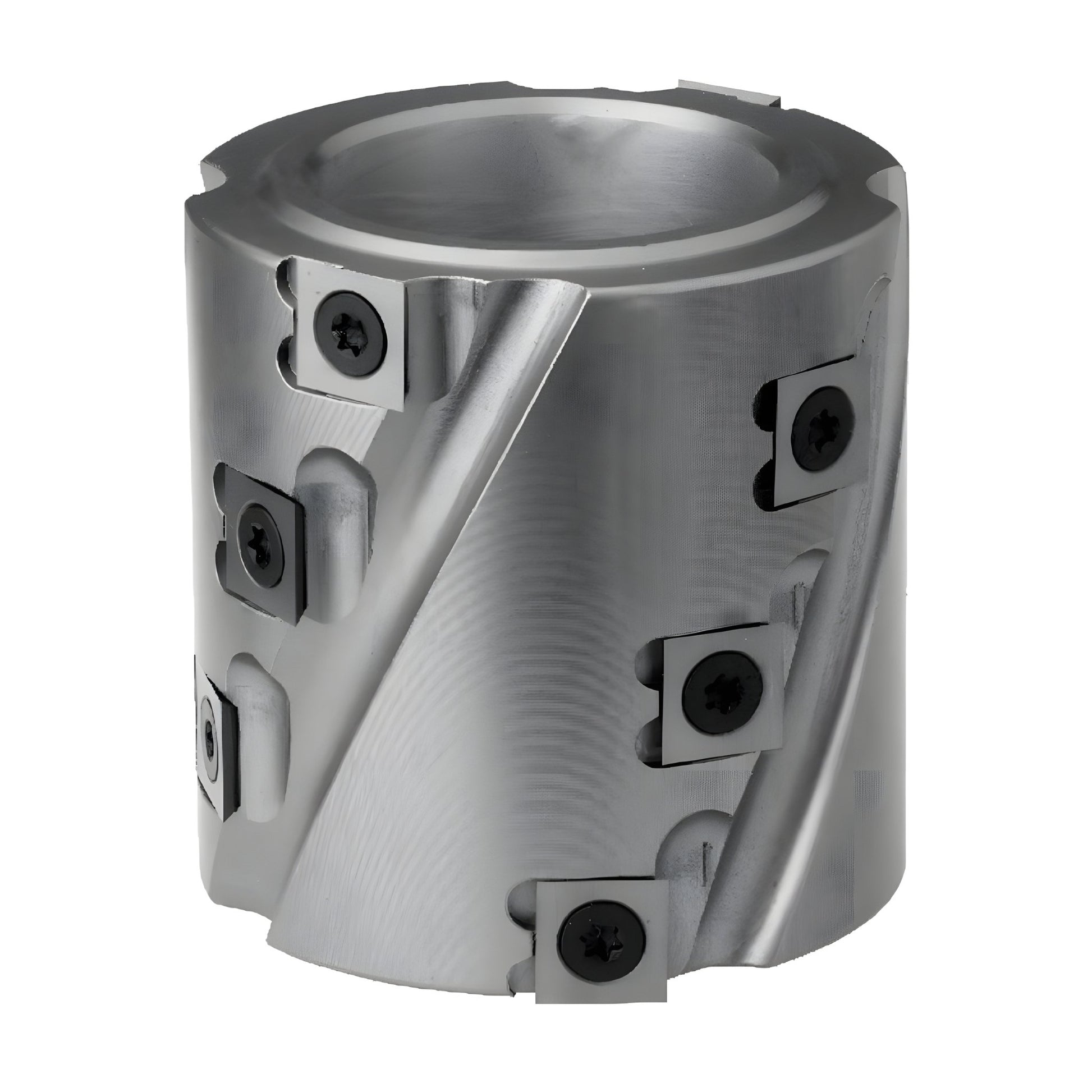

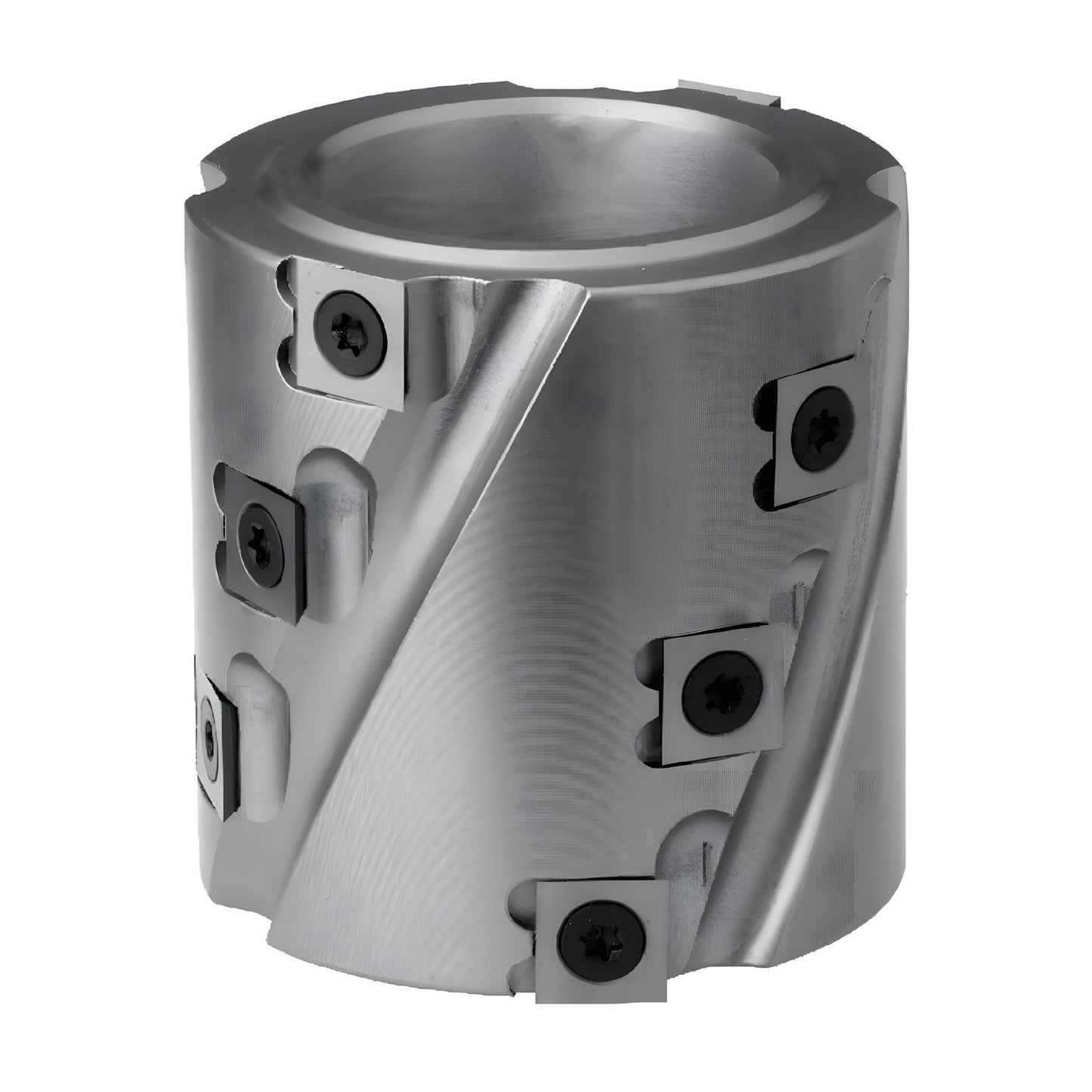

HW HM Wendeplatten Spiralfügemesserkopf

HW HM Wendeplatten Spiralfügemesserkopf

Flury Systems

22.062.080.130.A

verfügbar

139,90 €
139,90 €
Sale Ausverkauft
zzgl. Versandkosten (werden an der Kasse berechnet)

Es sind verschiedene Varianten verfügbar. Bitte auswählen!

Durchmesser x Breite
  • zum Vorschruppen und Umfräsen geschweifter Teile am Anlaufring unter Verwendung einer Schablone
  • für Tischfräsen (MAN), Fräsmaschinen (MEC) und Fräsautomaten (MEC)
  • bestückt mit Wendeplatten (dauerhaft maßhaltig ohne nachschärfen)
  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1
Vollständige Details anzeigen

Produktdetails

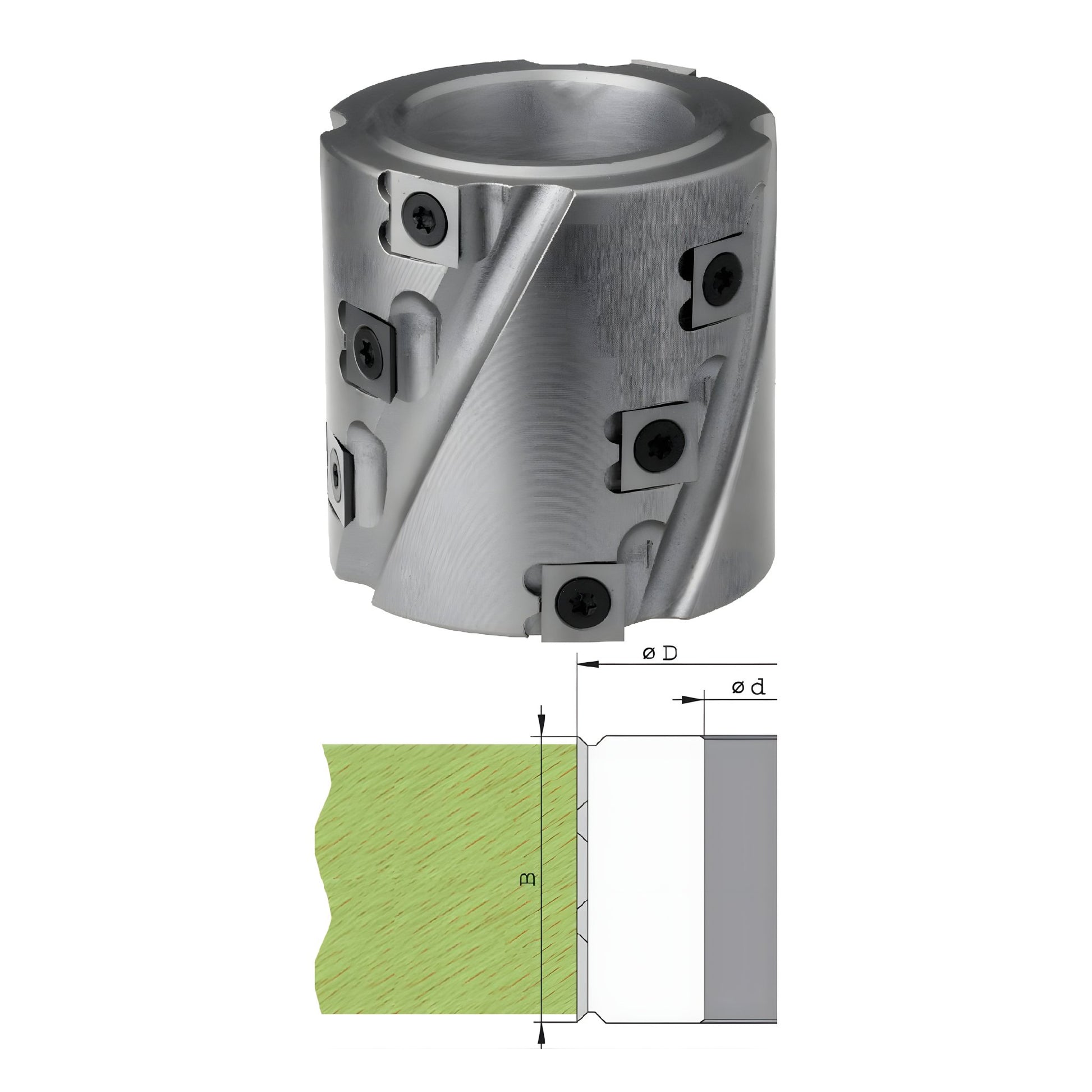

Technische Daten

Durchmesser: 62-80 mm

Breite: 80-120 mm

Aufnahme: 30 mm

Bezahnung:  Z12- Z18

n min - max: 8000 - 12000 u/min

Beschreibung

Tipp!

Optional bieten wir auch im Durchmesser auf die Spiralfügefräser angepasste Schleifwalzen an. Durch diese kann das Werkstück ohne lästige Spindelverstellung direkt nachgeschliffen werden.

Anwendung

Zum Vorschruppen und Umfräsen geschweifter Teile am Anlaufring unter Verwendung einer Schablone.

Ausführung

  • Grundkörper aus hochwertiger Aluminiumlegierung
  • spandickenbegrenzt
  • ausgerüstet mit 12, 16 oder 18 HM-Wendeplatten (4 Schneiden)
  • bei den Abmessungen 62x60x30 mm und 62x80x30 mm wird ein passendes Anlaufkugellager 62x16x30 mm mitgeliefert

Werkstoff

  • Massivholz
  • Holzwerkstoff roh
  • verleimte Hölzer

Geeignet für Maschinentyp

  • Tischfräsen (MAN)
  • Fräsmaschinen (MEC)
  • Fräsautomaten (MEC)

Vorschub

  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

Lieferumfang

Zubehör

Ersatz-Wendeplatten:

14,0x14,0x2,0 mm, Z4

Passende Schleifwalzen:

⌀ 62 mm = 60 x 100 x 30 mm und 60 x 130 x 30 mm an.

⌀ 80 mm = 80 x 100 x 30 mm und 80 x 130 x 30 mm an.

Für die Ausführungen mit 80 mm Durchmesser finden Sie hier das passende Zubehör:

Anlaufring / Sicherungsring / Kugellager
