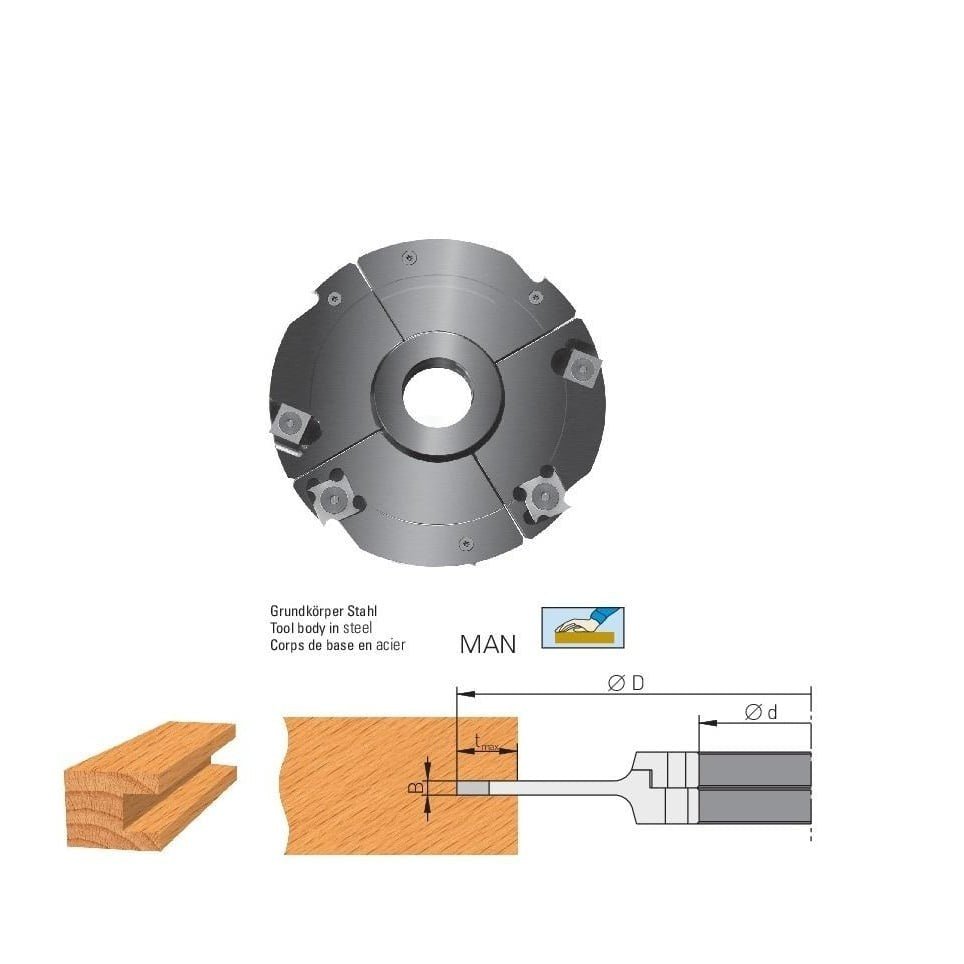

HW HM Wendeplatten Verstellnuter 120 / 150 x 4-7,5 x 30 mm, Z4+V4

HW HM Wendeplatten Verstellnuter 120 / 150 x 4-7,5 x 30 mm, Z4+V4

Flury Systems

01.120.475.030Z4

Auf Lager

$186.00
$186.00
Sale Ausverkauft
zzgl. Versandkosten (werden an der Kasse berechnet)
  • zum Nuten mit verstellbarer Nutbreite
  • für Tischfräsen (MAN), Fräsmaschinen (MEC) und Fräsautomaten (MEC)
  • bestückt mit Wendeplatten (dauerhaft maßhaltig ohne nachschärfen)
  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

Es sind verschiedene Varianten verfügbar. Bitte auswählen!

Durchmesser
Vollständige Details anzeigen

Produktdetails

Technische Daten

Durchmesser: 120 oder 150 mm

Verstellbereich: 4 - 7,5 mm

Aufnahme: 30 mm

Bezahnung: Z4 + V4

Nuttiefe max:

  • ⌀ 120 mm = 28 mm
  • ⌀ 150 mm = 45 mm

n min. - max:

  • ⌀ 120 mm = 5000 - 10000 u/min
  • ⌀ 150 mm = 5000 - 8000 u/min

Beschreibung

Anwendung

Zum Nuten von Plattenwerkstoffen wie Sperrholz, Tischler-, Span- und Hartfaserplatten mit und ohne Kunststoffbeschichtung oder Furnier, verleimten Hölzern sowie in Massivholz mit starker Verschleisswirkung (Exoten).

Ausführung

  • 2-teilig
  • Grundkörper aus hochwertigem Werkzeugstahl
  • ausgerüstet mit 4 HM-Räumer-Wendeplatten (4 Schneiden)
  • ausgerüstet mit 2 HM-Vorschneid-Wendeplatten (4 Schneiden)
  • konstanter Messerflugkreis
  • verstellbar durch Zwischenringe (im Lieferumfang enthalten)

Werkstoff

  • Plattenwerkstoffe (Sperrholz-, Span- Tischler- und Hartfaserplatten etc.)
  • Plattenwerkstoffe beschichtet oder funiert
  • verleimte Hölzer
  • Massivholz
  • exotisches Massivholz (starke Verschleißwirkung)

Geeignet für Maschinentyp

  • Tischfräsen (MAN)
  • Fräsmaschinen (MEC)
  • Fräsautomaten (MEC)

Vorschub

  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

Lieferumfang

  • 1x Verstellnuter (ausgerüstet mit Hauptschneiden und Vorschneiden)
  • verschiedene Zwischenringe

Ersatz-Wendeplatten

Räumer-Wendeplatten:

18x18x1,95 mm, Z4

Vorschneid-Wendeplatten:

14,0x14,0x1,2 mm, Z4
