HW HM WPL Verstellnuter mit Gewindebüchse 8-15 mm / 12,5-24 mm / 15,5-30 mm

HW HM WPL Verstellnuter mit Gewindebüchse 8-15 mm / 12,5-24 mm / 15,5-30 mm

Flury Systems

SKU:01.180.815.130G4

Auf Lager

Normaler Preis $494.00
Normaler Preis Verkaufspreis $494.00
Sale Ausverkauft
zzgl. Versandkosten (werden an der Kasse berechnet)
  • zum Nuten mit verstellbarer Nutbreite
  • für Tischfräsen (MAN), Fräsmaschinen (MEC) und Fräsautomaten (MEC)
  • bestückt mit Wendeplatten (dauerhaft maßhaltig ohne nachschärfen)
  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

Es sind verschiedene Varianten verfügbar. Bitte auswählen!

Verstellbereich
Vollständige Details anzeigen

Produktdetails

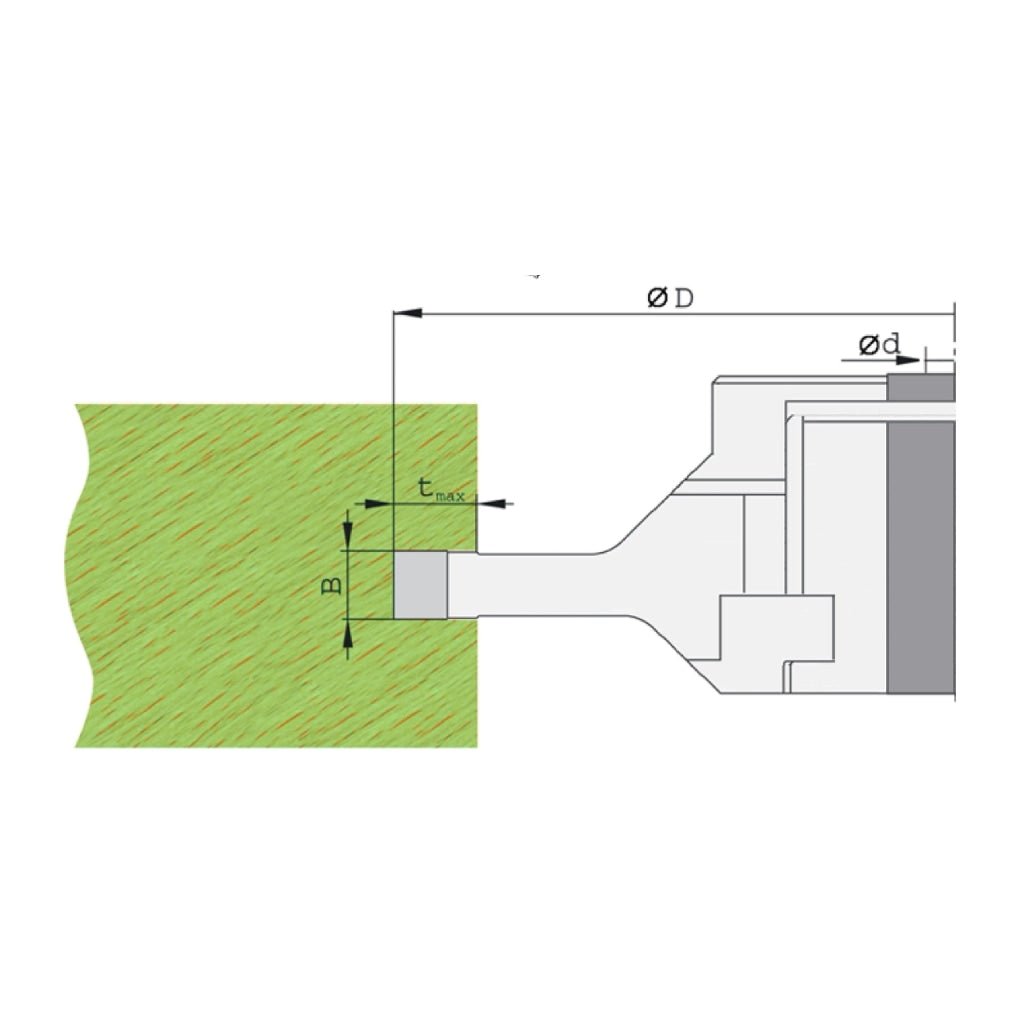

Technische Daten

Durchmesser: 180 mm

Verstellbereich: 8-15 mm / 12,5-24 mm / 15,5-30 mm

Aufnahme: 30 mm

Bezahnung: Z4 + V4

Nuttiefe max.: 45 mm

n min - max: 4400 - 7400 u/min

Einklappbarer Inhalt

Beschreibung

Anwendung

Zum Nuten von Plattenwerkstoffen wie Sperrholz, Tischler-, Span- und Hartfaserplatten mit und ohne Kunststoffbeschichtung oder Furnier, verleimten Hölzern sowie in Massivholz mit starker Verschleißwirkung (Exoten).

Ausführung

  • 2-teilig
  • Grundkörper aus hochwertigem Werkzeugstahl
  • stufenlos verstellbar durch Präzisionsgewindebüchse
  • ausgerüstet mit 4 HM-Vorschneid-Wendeplatten (4 Schneiden)
  • ausgerüstet mit 4 HM-Wendeplatten (2 oder 4 Schneiden)
  • rückschlagsarm
  • spandickenbegrenzt

Werkstoff

  • Plattenwerkstoffe (Sperrholz-, Span- Tischler- und Hartfaserplatten etc.)
  • Plattenwerkstoffe beschichtet oder funiert
  • verleimte Hölzer
  • Massivholz
  • exotisches Massivholz (starke Verschleißwirkung)

Geeignet für Maschinentyp

  • Tischfräsen (MAN)
  • Fräsmaschinen (MEC)
  • Fräsautomaten (MEC)

Vorschub

  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

Lieferumfang

  • 1x Verstellnuter (ausgerüstet mit Hauptschneiden und Vorschneiden)

Artikelnummern der jeweiligen Abmessungen von Flury Systems

  • 180 x 8-15 x 30 mm, Z4 + V4 = 01.180.815.130G4
  • 180 x 12,5-24 x 30 mm, Z4 + V4 = 01.180.125.130G4
  • 180 x 15,5-30 x 30 mm, Z4 + V4 = 01.180.155.130G4

Ersatz-Wendeplatten

Vorschneid-Wendeplatten:

14,0x14,0x2,0 mm, Z4

Hauptschneid-Wendeplatten je nach Verstellbereich:

7,5x12x1,5 mm, Z2 (8 - 15 mm)

12x12x1,5 mm, Z4 (12,5 - 24 mm)

15x12x1,5 mm, Z2 (15 - 30 mm)
