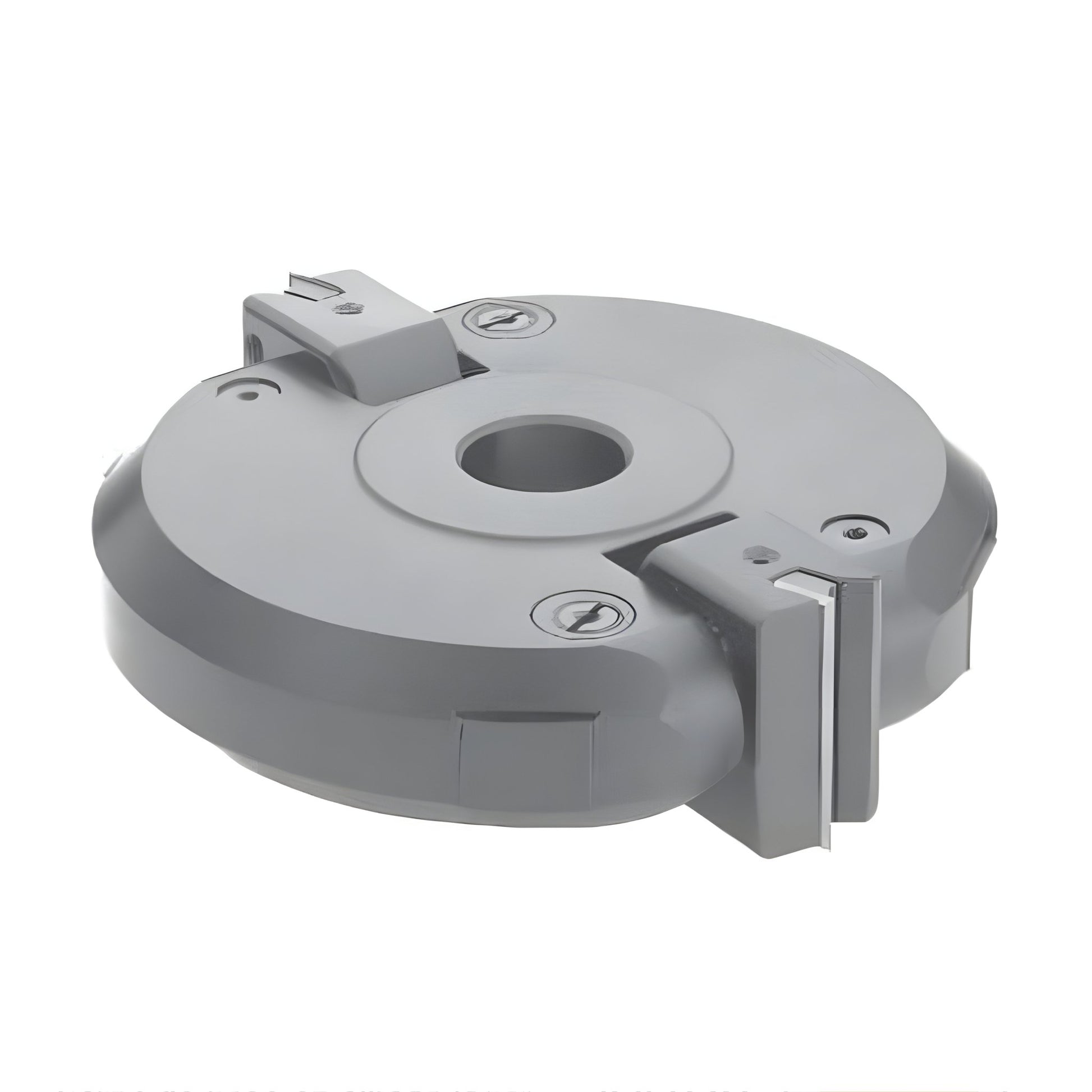

HW HM WPL Schwenkmesserkopf Z2 mit Getriebe

HW HM WPL Schwenkmesserkopf Z2 mit Getriebe

Guhdo / Flury Systems

SKU:10.160.050.030.A

Auf Lager

Normaler Preis $349.00
Normaler Preis Verkaufspreis $349.00
Sale Ausverkauft
zzgl. Versandkosten (werden an der Kasse berechnet)
  • zum Herstellen von Fasen in verschiedenen Winkeln, geeignet zum Fügen und Falzen mit Vorschneidscheibe
  • für Tischfräsen (MAN), Fräsmaschinen (MEC) und Fräsautomaten (MEC)
  • bestückt mit Wendeplatten (dauerhaft maßhaltig ohne nachschärfen)
  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

Es sind verschiedene Varianten verfügbar. Bitte auswählen!

Durchmesser x Breite
Aufnahme
Vollständige Details anzeigen

Produktdetails

Technische Daten

Durchmesser: 160 - 200 mm

Verstellbereich: beidseitig stufenlos verstellbar um 90°

Breite: 50 - 80 mm

Aufnahme: 30 - 50 mm

Bezahnung: Z2

n min - max: 4800 - 6000 u/min

Einklappbarer Inhalt

Beschreibung

Anwendung

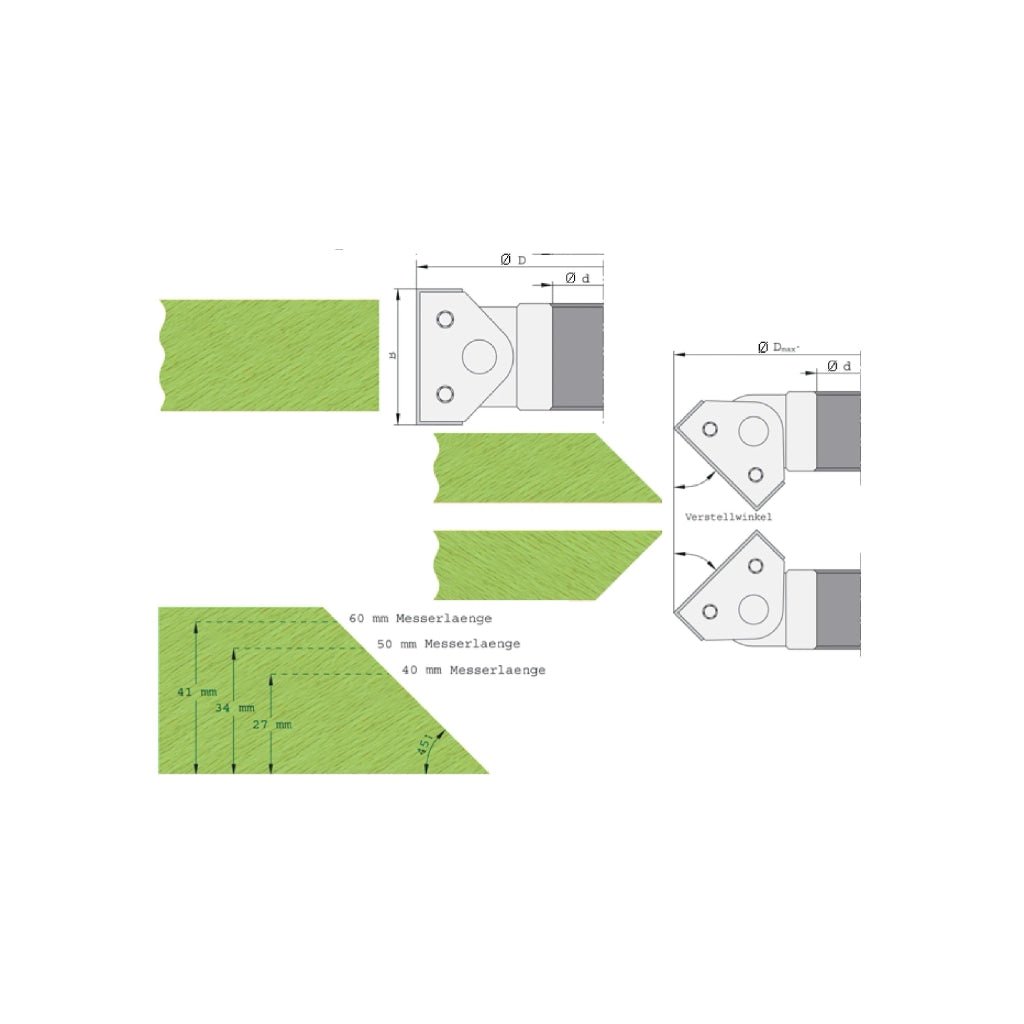

Zum Herstellen von Fasen in verschiedenen Winkeln, zum Fügen und mit Vorschneidscheibe auch zum Falzen.

Ausführung

  • Profilfräser aus hochwertiger Aluminiumlegierung
  • ausgerüstet mit 2 HM-Wendeplatten (2 Schneiden)
  • Schwenkkörper beidseitig stufenlos verstellbar um 90° nach Winkelskala
  • Verstellung durch Getriebe
  • spandickenbegrenzt
  • rückschlagsarm
  • formschlüssig

Werkstoff

  • Plattenwerkstoffe (Sperrholz-, Span- Tischler- und Hartfaserplatten etc.)
  • Massivholz
  • verleimte Hölzer

Geeignet für Maschinentyp

  • Tischfräsen (MAN)
  • Fräsmaschinen (MEC)
  • Fräsautomaten (MEC)

Vorschub

  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

Lieferumfang

  • 1x Messerkopf (ausgerüstet mit Hauptschneiden)

Artikelnummern der jeweiligen Abmessungen von Guhdo

  • 160 x 50 x 30 mm = 4085.160.30
  • 170 x 60 x 30 mm = 4085.170.30

Ersatz-Wendeplatten

Ersatz-Wendeplatten je nach Schnittbreite:

50 x 12 x 1,5 mm, Z2

60 x 12 x 1,5 mm, Z2

80 x 13 x 2,2 mm, Z2
