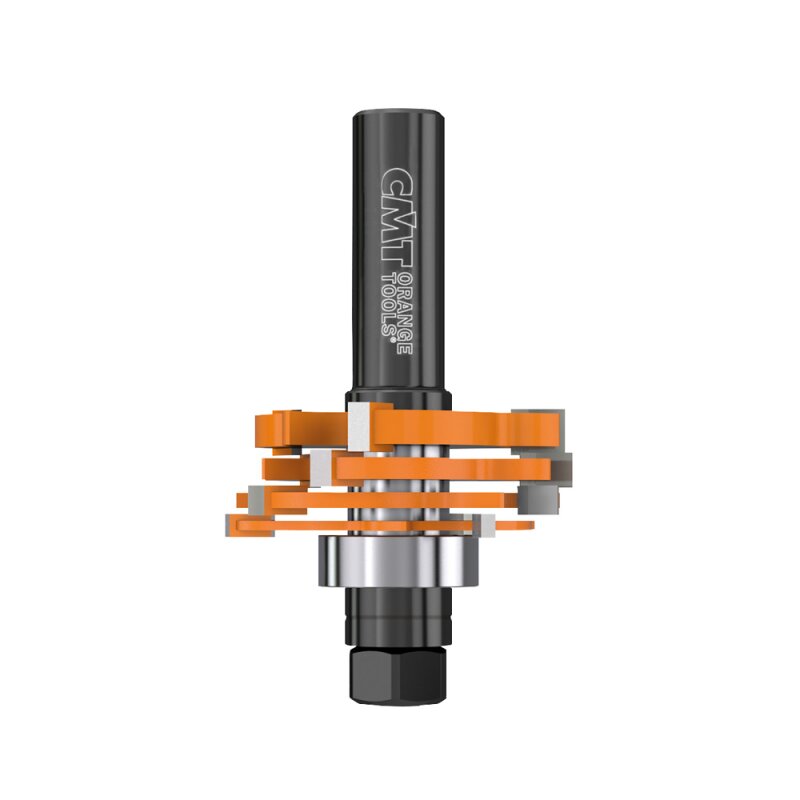

Scheibennutfräsersatz (montiert), Schaft 12 mm

Scheibennutfräsersatz (montiert)
Qualitätsfräser von CMT Orange Tools - Hergestellt in Italien

Der fertig montierte Scheibennutfräsersatz mit Aufnahmedorn und Kugellager lässt Sie eine Vielzahl an Aufgaben einfacher erledigen und hilft darüber hinaus eine Menge Zeit zu sparen.

Anwendung:
Mit diesem vielseitigen Fräsersatz meistern Sie sowohl funktionelle Verbindungen als auch dekorative Effekte im Handumdrehen. Durch Variation der Fräserstärken und der Distanzringe können Sie sowohl (Mehrfach-) Schlitze, Nut-/Feder-Verbindungen und Zapfen als auch Schlitze für Lamellen-Verbinder herstellen (Profil "B"). Abhängig von den eingesetzten Scheibennutfräsern und Distanzringen können Sie individuell zwischen einer Breite von 3,2 und 18,0 mm variieren. Setzen Sie die Distanzringe so ein, dass der Abstand zwischen den Scheiben mind. 1 und max. 1,7 mm beträgt.

Ausführung:

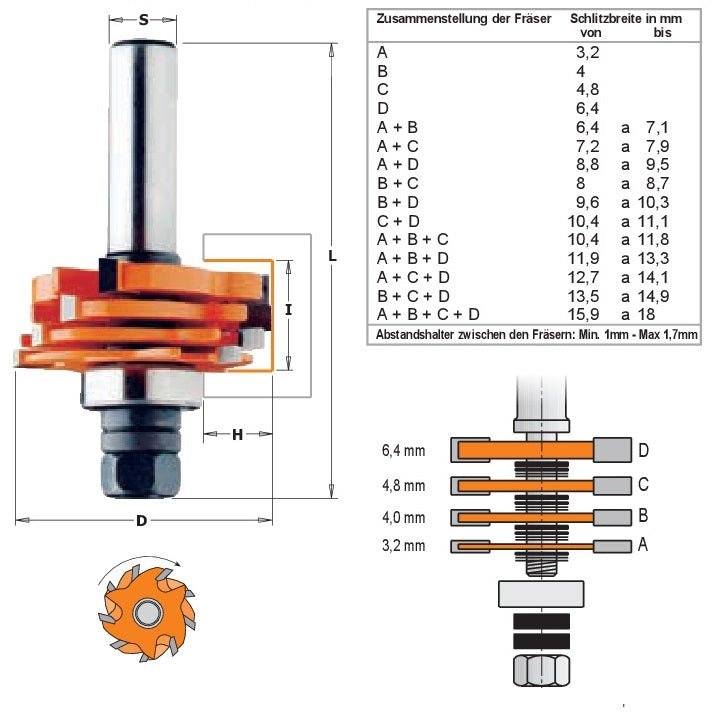

Verwenden Sie zwischen den einzelnen Fräsern oder zwischen den Fräsern und Anlaufringen Distanzringe. Die Fräser sind so auszurichten, dass sich die Schneiden nicht berühren (siehe Abbildung). Nur die im Set mitgelieferten Abmessungen verwenden. Bitte sicherstellen, dass alle Schneiden im Uhrzeigersein angeordnet sind (siehe Abbildung).

Einzusetzen auf allen Handoberfräsen mit 12 mm Schaft-Aufnahme.

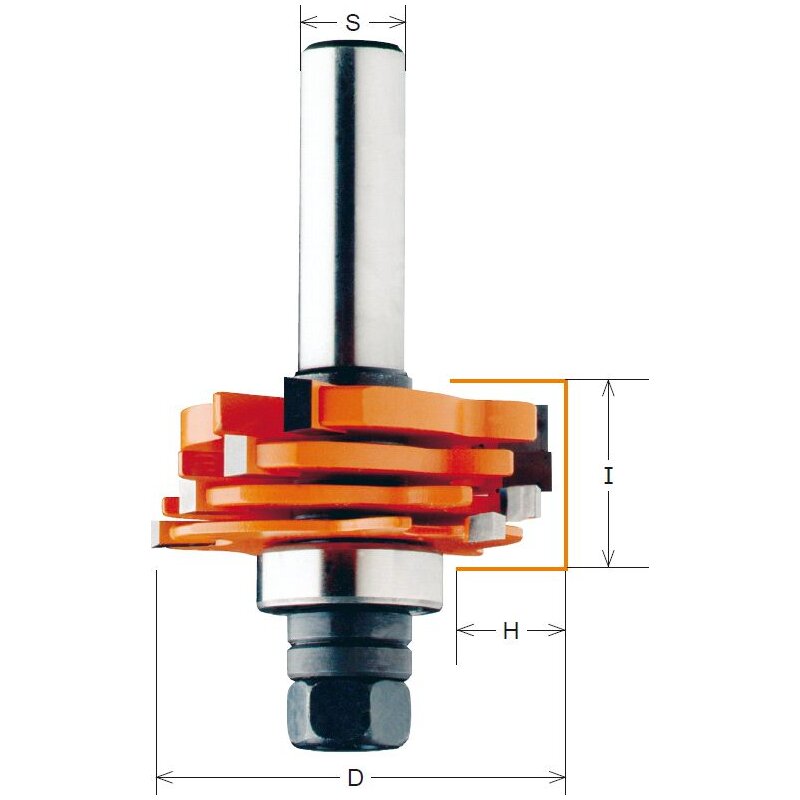

Schnitbreite (I): 3,2 - 18 mm

Durchmesser (D): 47,6 mm

Nuttiefe (H): 12,7 mm

Gesamtlänge (L): 81 mm

Schaft (S): 12 mm

Haben Sie Fragen zu unseren Produkten oder benötigen Sie eine Beratung?

Rufen Sie uns persönlich an! tel: 02191/5929207

Oder schreiben Sie uns eine Email: info@effektiv-werkzeuge.de

Ersatzteile / Zubehör

Scheibennutfräser

Scheibennutfräser ohne Dorn, Nutbreite 1,5 - 6,4 mm

Durch Austausch des Kugellagers ist die Nuttiefe variabel

Kugellager / Nuttiefe
16 x 8 x 5 mm / 15,8 mm
19 x 8 x 6 mm / 14,3 mm
22 x 8 x 7 mm / 12,8 mm (bereits auf Fräser montiert)
24 x 8 x 8 mm / 11,8 mm
28 x 8 x 9 mm / 9,8 mm
28,5 x 8 x 8,5 mm / 9,55 mm
31,7 x 8 x 5 mm / 7,95 mm
34,9 x 8 x 11,6 mm / 6,35 mm

Distanzringe
0,1 mm
0,5 mm
1,0 mm
4,0 mm

Aufnahmedorn
C924.128.00
